系統簡介

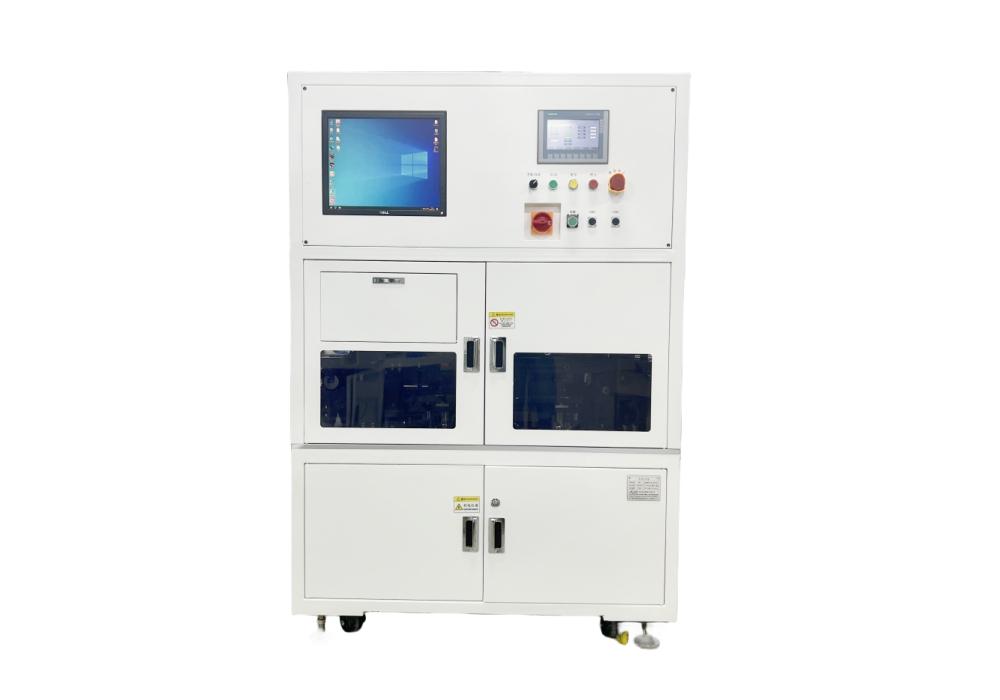

電動汽車空調控制器自動化測試系統是根據客戶需求量身定制的功能性自動化測試解決方案，該系統基于Labview軟件開發平臺，適用于電動汽車空調控制器的功能測試環節，可以確保產品功能無誤、提升產品品質，以助樹立產品品牌，無論從成本投入、生產效率還是品質控制上，它的性能和價值遠遠超過傳統人工手動測試。
系統的工藝方案設計，總成功能檢測實現在線FCT自動檢測，測試數據可以進行存儲及掃碼查詢。通過連續、高效、高質量的自動化生產。保證產品的過程質量控制，滿足客戶質量目標及要求。
該系統基于開放式硬、軟件體系結構設計，能夠靈活擴展硬件，快捷建立測試程序。系統可靈活地根據客戶的需求進行配置；系統豐富的基本測試項目，極大地提高了系統的易用性，盡最大可能地為用戶提供通用、靈活、規范的電動汽車控制器自動測試系統解決方案。
設計依據（可參考以下標準）：
? GB/T 18488.1-2015 《電動汽車用電機及其控制器 第一部分 技術條件》
? GB/T 18488.2-2015 《電動汽車用電機及其控制器 第二部分 試驗方法》
? GB/T 50054-2011 《低壓配電設計規范》
? GB/T 50055-2011 《通用用電設備配電設計規范》
? GB/T 50063-2008 《電力裝置的電測量儀表裝置設計規范》
? GB/T 6738-86 《電測量指示和記錄儀表及其附件的安全要求》
? GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》；
測試項目
序號 | 測試項目 | 測試方法 |
1 | 三相電流 高電壓電流 | 通過測功機讀取 |
2 | 扭矩、轉速 | 通過測功機讀取 |
3 | LIN通訊 | USB NI lin card |
動態測試
第一步:輸入條件:低壓12V，高壓輸入條件: 145V扭矩儀3.5 Nm
LIN:輸入6000轉，測反饋轉速和實際轉速，進行比較
第二步:輸入條件:低壓12 v，高壓輸入條件:145V扭矩儀3.5 Nm
LIN:輸入5000轉，測反饋轉速和實際轉速,進行比較
實際測量低壓電流、高壓電流，讀取高壓反饋電流,與實際測量高壓電流進行比較
實際測量Uvw三相電流,并讀取最大值
第三步:輸入條件:低壓8V
高壓輸入條件: 145VLIN:輸入1500轉的命令LIN:反饋轉速 ，測功機上實測轉速．進行比較;
靜態測試
第—步:高壓短路阻抗:高壓端連接阻抗測試儀.進行測試,完成后下線;正反交替再測一次
第二步:低壓通電12V，測電流
第三步:高壓接插件通電145v恒壓，測電流
第四步:測待機低壓電流;
第五步:測IGBT溫度,通過LIN通訊反饋，輸入電壓提升到200V,高壓傳感器實測,LIN通訊反饋電壓，高壓傳感器差異值:自行計算;
第六步:過電壓測試,輸入電壓22OV,高壓傳感器實測,LIN判斷反饋信息是否報警。
第七步:放電時間:高壓端下電，看從22CV下隆至6OV的時間。
應用行業
適用產品種類:E50電動空調控制器、FX11電動空調控制。
—————————————————————————————————————————————————————————
